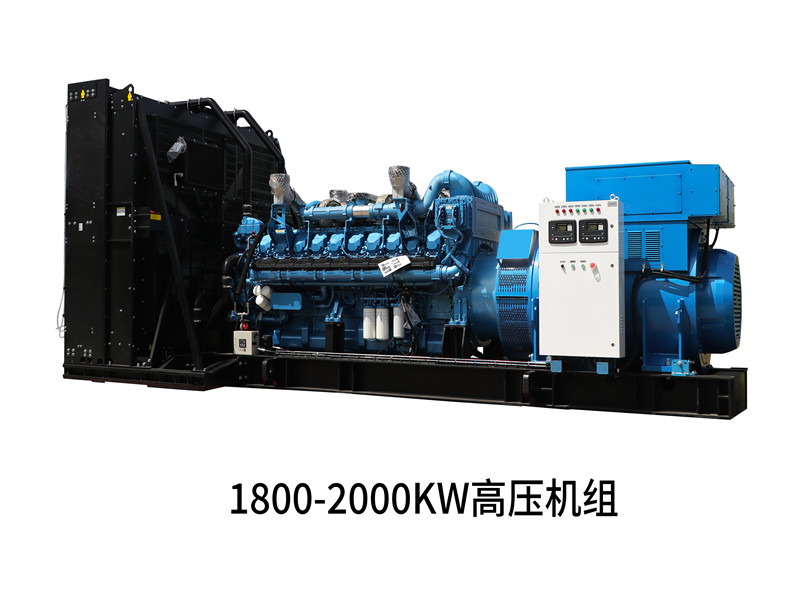

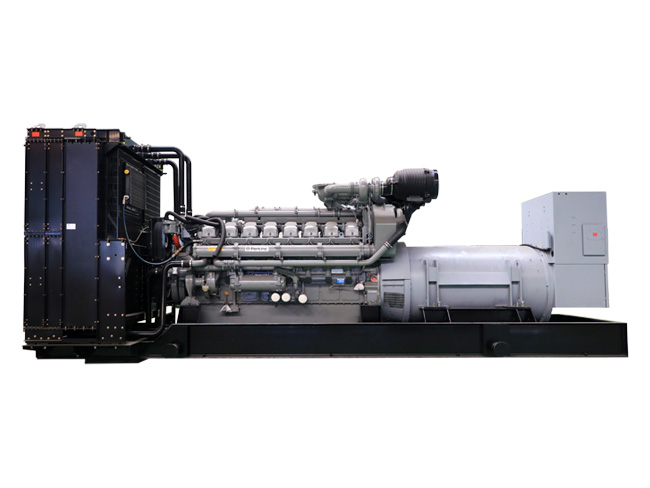

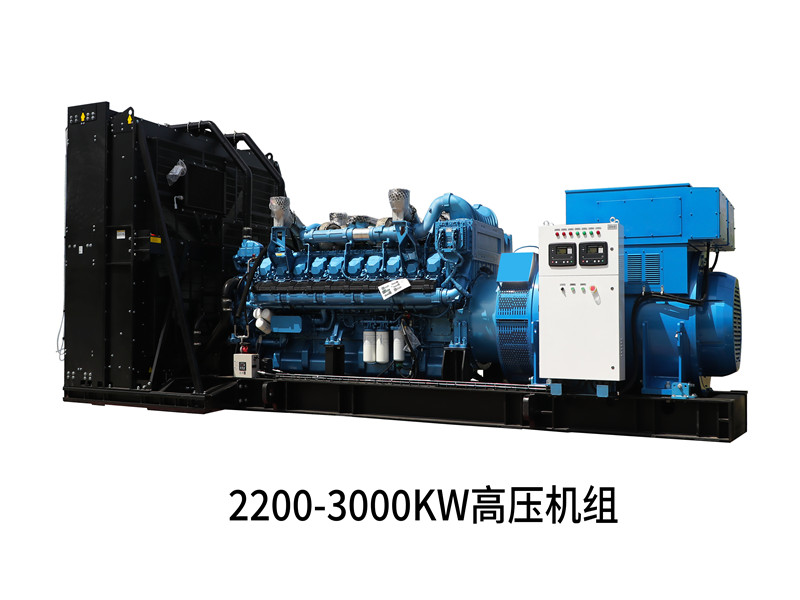

康姆勒高压发电机组

康姆勒高压发电机组

(一)COMLER高压发电机组供电系统(工程师CXK)

  COMLER高压发电机组是符合国家标准,【GB/T 2820往复式内燃机驱动的交流发电机组】的规定,符合【IEC 34-1】国家电工委员会旋转法电机标准及GB/T 31038-2014高电压柴油发电机组通用技术条件来生产的高压系列发电机组,高压发电机组动力燃料可分为柴油、重油和燃气,电压等级可分为6300V,10500V,15000V。

  COMLER高压发电机具有调压精度高,动态性能好,电压波形畸变小、效率高,结构紧凑,维修方便,工作可靠,使用寿命长,经济性能好。由于机组输出电压高,输出电流小,在动力传输过程中功率损失较小的特性,非常适合远距离输送。高压供电系统,可直接接入高压负载,省去了大笔供电配电系统设备的投资使用更为方便。

(二)COMLER高压发电机组系统供电特点

    COMLER系列高压发电机组可以根据要求可单台供电或者多台机组组成一个独立电网(并机)向负载供电,也可以单机组或者多台机组通过并机并网管理系统与市电并网组成一个电网向负载供电。

康姆勒高压发电机组

(三)COMLER高压发电机组供电系统的应用

    COMLER高压发电机组得到广泛应用,特别在容量要求较大和送电距离较远的应用场合,高压柴油发电机组具有大容量、远距离供电,可靠性强、配套配电系统结构合理等明显优点,高压柴油发电机组已经在工矿,冶金,数据中心、港口,机场等领域进行了大量的应用。人性化的控制系统使并机并网节省了能源,也省去了大笔供电配电系统的投资。高电压低电流的特性,决定了高压发电机远距离传送的优势。

(四)COMLER高压发电机组控制系统特点

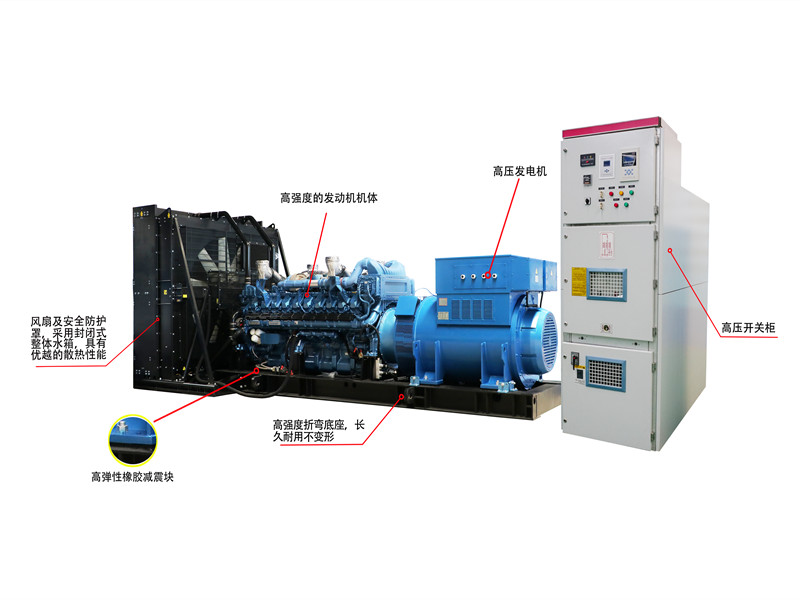

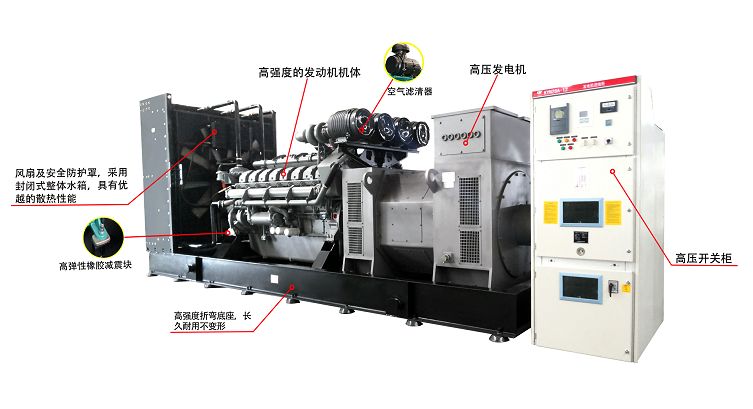

1、功能与特性-----构造,高压发电机组主要有公共底撬,高压发电机,发动机,冷却器(水箱),高压开关柜,低压控制屏,电源柜(可选项),PT柜(依据功能选择)。

2、强大的通讯能力包括一个10M/100M自适应工业以太网口外,还配置了2个串口,便于和其他智能设备通讯。每个串口和以太网的各连接口的通讯约规均可独立配置。完备的通讯协议;网络层支持TCE协议和UDP协议。应用层支持CDT92,IEC870-101.103,104等规约。


3、高压开关柜:开关柜采用COMLER-KYN28A-12型柜,依据GB 3906-2006《3.6KV~40.5KV交流金属封闭开关设备和控制系统》、GB 1984-2014《高压交流断路器》、GB 1985-2014《高压交流隔离开关和接地开关》。配有高压断路器和CT,PT及DRS-500系统(综保)等。并取得国家电气产品质量监督检验批准的合格认证报告,该系统遵循通用的全分散式设计。

系统集保护,遥测,遥信,遥控,等功能于一体。具有过流,速断,低电压PT、CT断线,绕组接地等保护功能。测量三相电压,三相电流;有功,无功,功率因数,频率,零序电流等,配有消谐、避雷、装置。并配有低压控制柜,提高了开关柜的安全系数。

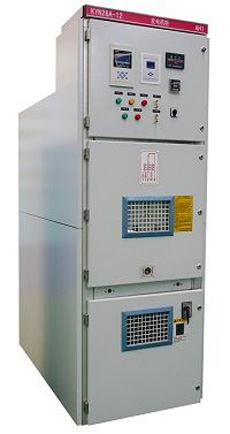

高压开关柜参考图片(右)

康姆勒高压发电机组



4、PT柜(选项):即为电压互感器柜,在高压配电中由于电压太高,不能直接接入二次设备,所以需要电压互感器进行转换,一般把10KV电压转换为100V或220V, 然后接入保护装置,计量表等二次设备中。

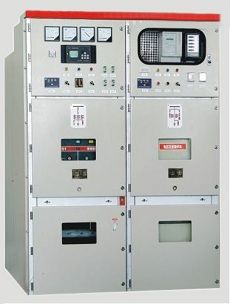

     PT柜参考图片(右)

康姆勒高压发电机组



5、电源柜(选项)向高压开关柜提供控制电源。规格分为DC24V   DC48  DC110V,   DC220V;直流屏控制系统特点

 ● 主监控采用320*240 LCD 汉字菜单显示,触摸屏操作。

 ● 监控系统采用模块化积木式结构,多个检测电源分块控制,内部通过RS485总线连接。

 ● 可配置电池巡检和绝缘选线。

 ● 可选配我公司5A及以上的模块构成系统,组态灵活。

 ● 支持所有接线方案(含三充电机、双电池组、母线分段)。

 ● 可支持双组18/112或9/56节电池巡检。

 ● 可支持两段母线绝缘支路检测,每段至多120路。

 ● 主监控提供RS232/RS485接口内置RTU、CDT、MODBUS多种通讯协议,可与电站自动化系统连接。

电源柜参考图片(右)

康姆勒高压发电机组




康姆勒高压发电机组
康姆勒高压发电机组 2023-3-7 本文被阅读 748 次
